Многофункциональные измерительные приборы

Что такое многофункциональные измерительные приборы CHINT

Многофункциональные измерительные приборы CHINT предназначены для комплексного контроля параметров трёхфазных электрических сетей. Они измеряют ток, напряжение, мощность, частоту, коэффициент мощности и считают импульсы, обеспечивая удобный мониторинг состояния оборудования и сети.

Виды устройств и их назначение

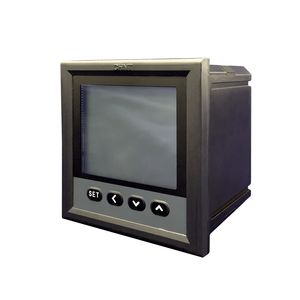

• Серия PD666 - приборы с LCD-дисплеем и интерфейсом RS‑485. Компактные корпуса разных типоразмеров позволяют использовать их в трёхфазных сетях для измерения всех ключевых параметров.

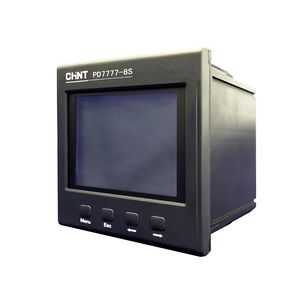

• Серия PD7777 - расширенная линейка с возможностью выбора LED или LCD-дисплея. Имеет размеры 96×96 и 120×120мм, поддерживает трёхпроводное или четырёхпроводное подключение и интеграцию в системы автоматизации.

Основные технические параметры

• Номинальный ток измерения: 5А. Используется совместно с трансформаторами тока.
• Дисплей: LCD или LED. Яркое отображение информации, удобное считывание показаний.
• Габариты корпуса: 72×72, 96×96, 120×120мм. Позволяют устанавливать приборы в стандартные панели.
• Измеряемые параметры: ток, напряжение, активная и реактивная мощность, частота, коэффициент мощности, счётчик импульсов.
• Частотный диапазон: 45–65 Гц. Соответствует стандартным сетям переменного тока.
• Интерфейс передачи данных: RS‑485 с протоколом Modbus RTU. Позволяет интегрировать приборы в системы мониторинга и диспетчеризации.
• Потребляемая мощность: до 15 ВА. Не создаёт значительной нагрузки на систему.
• Категория загрязнения: класс 3. Подходит для эксплуатации в стандартных условиях промышленных помещений.

Где применяются такие приборы CHINT

• В распределительных щитах жилых, коммерческих и промышленных объектов
• Для контроля качества электроэнергии и потребляемых параметров
• В системах диспетчеризации и удалённого мониторинга
• В проектах энергомониторинга и повышения энергоэффективности

Многофункциональные измерительные приборы CHINT позволяют эффективно контролировать основные параметры трёхфазных сетей. Устройства просты в установке, оснащены современными интерфейсами и подходят для применения в различных системах учёта и автоматизации.
