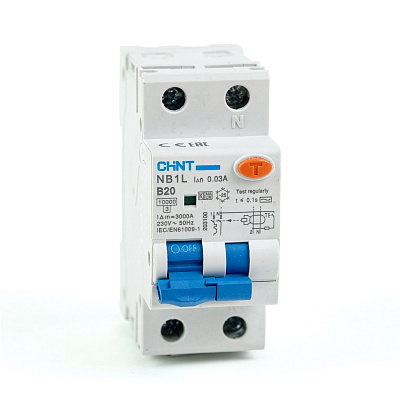

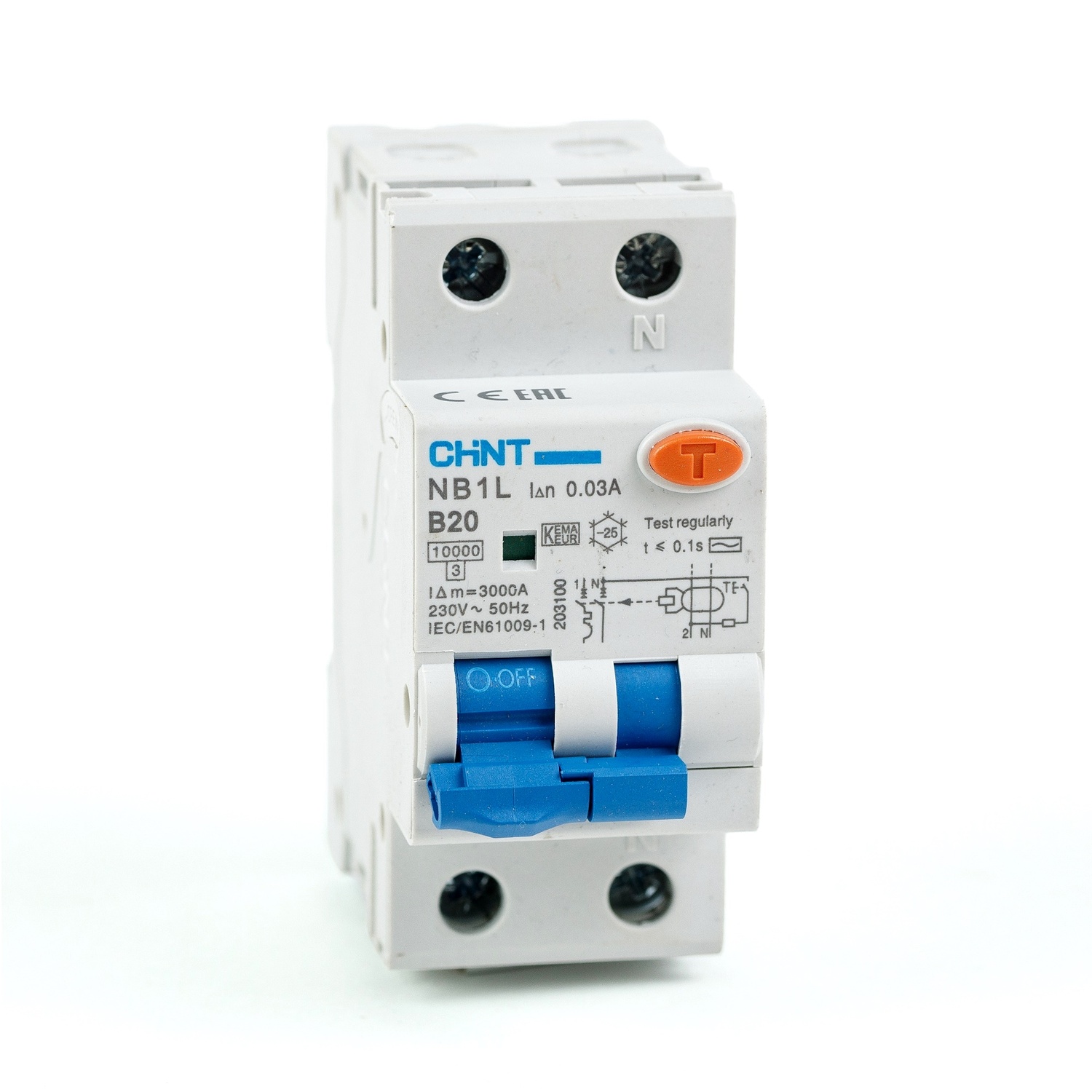

АВДТ NB1L 1P+N B20 30мА тип AС 10кА, электромеханический (R)

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L

Предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением 230/400 В и номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.

• вспомогательный контакт состояния XF9;
• сигнальный контакт аварийного срабатывания XF9J;
• независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.

• Номинальный ток: 20 А
• Количество полюсов: 1P+N
• Тип характеристики мгновенного срабатывания: B
• Отключающая способность: 10000 А
• Ном. отключающий дифференциальный ток: 30 мА
• Тип АВДТ: AC
• Конструктив устройства: электромеханическое
• Механическая износостойкость: 20000 циклов В/О
• Электрическая износостойкость: 2000 циклов В/О
• Степень загрязнения: 2
• Степень защиты: IP20
• Габаритные размер (ШхВхГ): 36х88х78 мм
• Монтаж: на симметричную DIN-рейку 35 мм
• Подключение нагрузки: снизу
• Сигнализация: окошко индикации положения главных контактов
