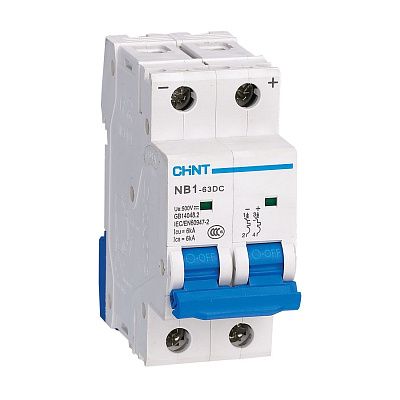

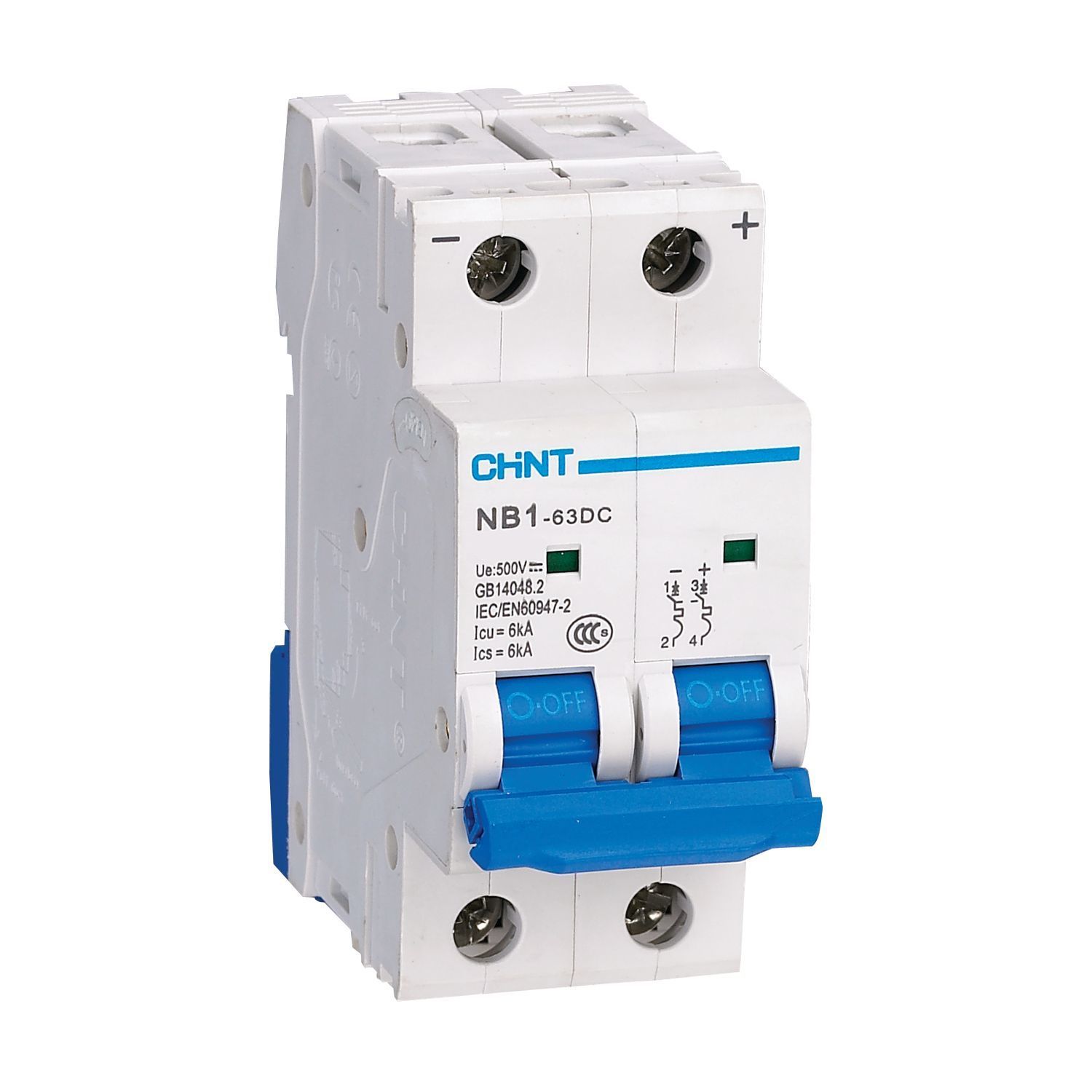

Авт. выкл. NB1-63DC 2P 40А 6кА х-ка C 500В DC (R)

Модульные автоматические выключатели серии NB1-63DC

Применяются в электрических цепях постоянного тока напряжением до 1000 В и номинальным током до 63 А для нечастых включений и отключений цепи при номинальной нагрузке, а также защиты распределительных и групповых цепей от перегрузки и короткого замыкания в распределительных щитах систем автоматизации и управления промышленными процессами, транспорта, возобновляемой энергетики и т.д.

Автоматические выключатели серии NB1-63DC могут оснащаться следующими устройствами:

• вспомогательный контакт состояния XF9;
• сигнальный контакт аварийного срабатывания XF9J;
• независимый расцепитель S9 или расцепитель минимального напряжения V9.

• Номинальный ток: 40 А
• Исполнение по числу полюсов: 2P
• Номинальное рабочее напряжение: до DC500В
• Тип характеристики мгновенного срабатывания: C (7÷10In)
• Отключающая способность: 6кA
• Механическая износостойкость: 20000 циклов В/О
• Электрическая износостойкость: 1500 циклов В/О
• Категория применения: A
• Класс токоограничения: 3
• Габаритные размеры (ШхВхГ): 36x86х78 мм
• Монтаж: на симметричную DIN-рейку 35 мм
• Подключение: кабель, гребенчатые шины типа PIN и FORK
• Подключение нагрузки: сверху или снизу
• Сигнализация: окошко индикации положения главных контактов
