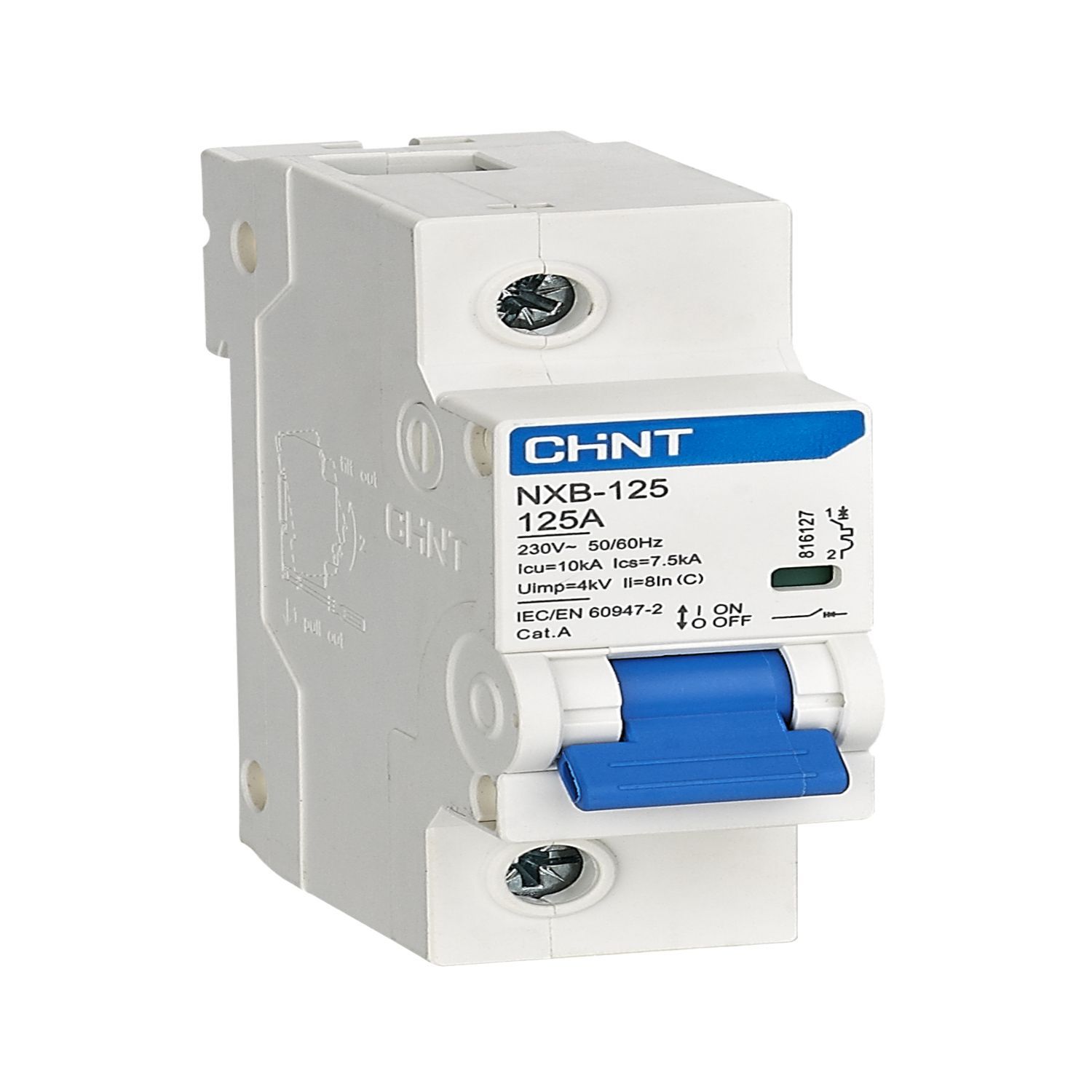

Авт. выкл.NXB-125 1P 100А 10кА х-ка C (R)

Модульные автоматические выключатели серии NXB-125

Предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 125 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.

• Номинальный ток – от 63 А до 125 А
• Исполнение по числу полюсов – 1P, 2P, 3P, 4P
• Тип характеристики мгновенного срабатывания – С (8In  20%), D(12In÷20%)
• Предельная отключающая способность – 10000 А
• Рабочая отключающая способность – 7500 А
• Механическая износостойкость – 20000 циклов В/О
• Электрическая износостойкость – 10000 циклов В/О
• Категория применения – A
• Класс токоограничения – 3
• Степень загрязнения – 2
• Степень защиты – IP20
• Ширина полюса – 18 мм
• Монтаж – на симметричную DIN-рейку 35 мм
• Подключение – кабелем, шины типа PIN и FORK
• Сигнализация – окошко индикации положения главных контактов

• вспомогательный контакт состояния AX3-X3;
• сигнальный контакт аварийного срабатывания AL-X3;
• независимый расцепитель SHT-H3 или расцепитель минимального/максимального напряжения (OUVT-X3; UVT-X3; OVT-X3).
