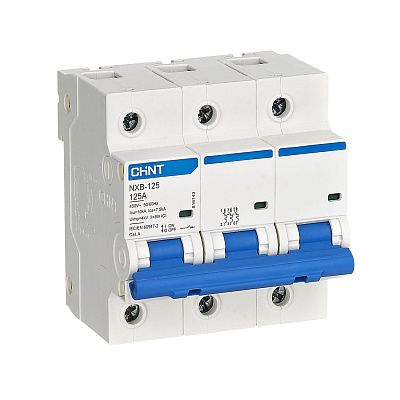

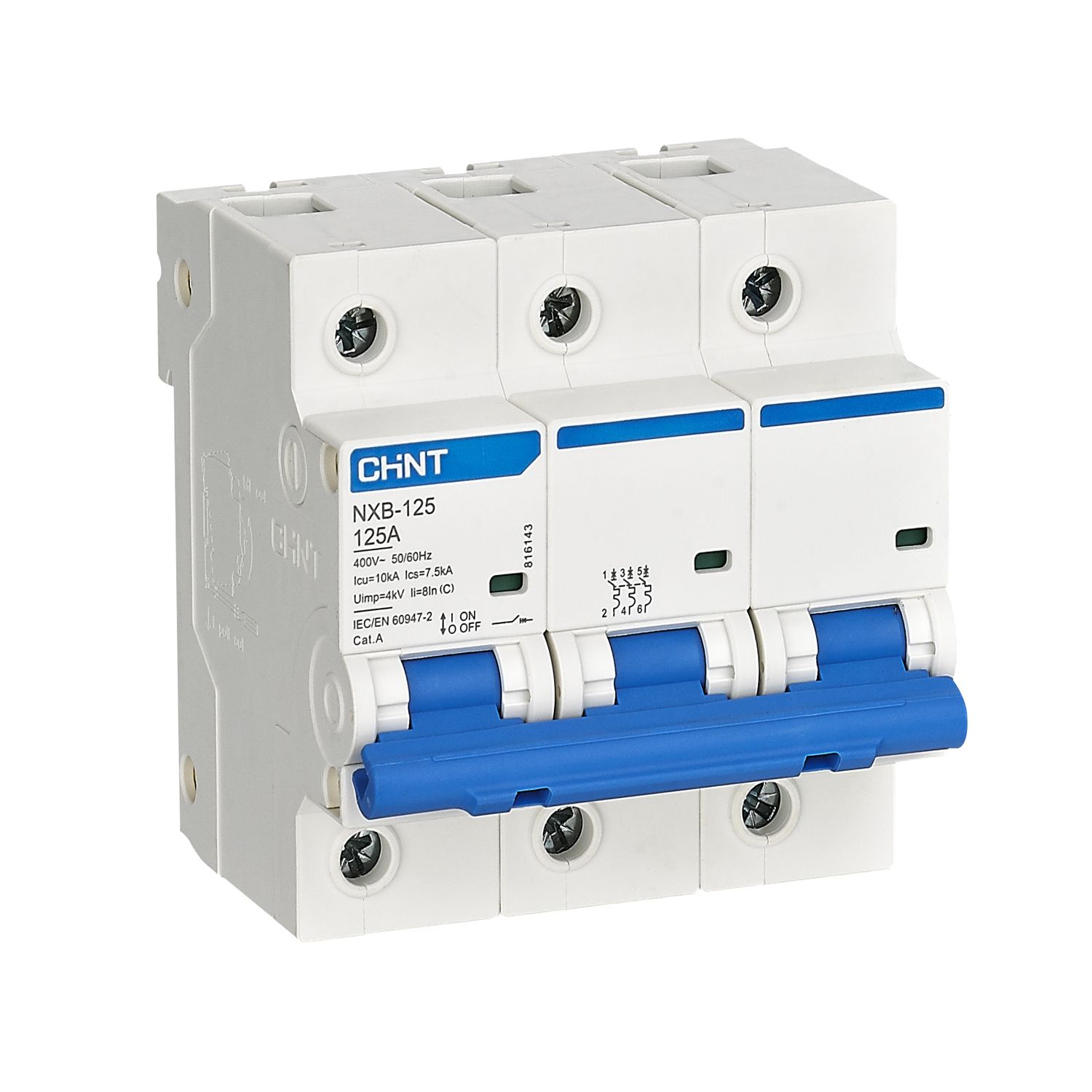

Авт. выкл.NXB-125 3P 125А 10кА х-ка C (R)

Артикул: 816143

Рекомендованная розничная цена:

3 532.02 ₽ / шт.

Характеристики
Описание
Документы
Где купить

Серия

NXB-125

Количество полюсов

Степень защиты (IP)

IP20

Габаритные и установочные размеры (ШхВхГ), мм

18х80х77,8

Номинальный ток, А

125

Номинальное напряжение изоляции, В

500

Степень загрязнения среды

Номинальная отключающая способность, кА

Механическая износостойкость, циклов

20 000

Тип расцепителя

Термомагнитный

Электрическая износостойкость, циклов

4 000

Стандарты

IEC 60898-1

Частота, Гц

50...60

Предел электромагнитного отключения (*In)

5...10

Род тока

Характеристика срабатывания (кривая тока)

Рабочая температура окружающей среды, °C

-25...+40

Номинальное импульсное выдерживаемое напряжение, кВ

Номинальное напряжение, В

400

Ширина в числах модульных расстояний

4,5

Количество защищенных полюсов

Номер сертификата

ЕАЭС RU С-CN.0010.В.00303/24

Гарантийный срок для дистрибьютора, месяцев с даты поставки

Гарантийный срок для конечного потребителя, месяцев с даты продажи

не более 60

Все характеристики

Модульные автоматические выключатели серии NXB-125

Предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 125 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.

Основные характеристики:

Номинальный ток – от 63 А до 125 А
Исполнение по числу полюсов – 1P, 2P, 3P, 4P
Тип характеристики мгновенного срабатывания – С (8In  20%), D(12In÷20%)
Предельная отключающая способность – 10000 А
Рабочая отключающая способность – 7500 А
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов

Автоматические выключатели серии NXB-125 дополнительно могут оснащаться следующими устройствами:

вспомогательный контакт состояния AX3-X3;
сигнальный контакт аварийного срабатывания AL-X3;
независимый расцепитель SHT-H3 или расцепитель минимального/максимального напряжения (OUVT-X3; UVT-X3; OVT-X3).
