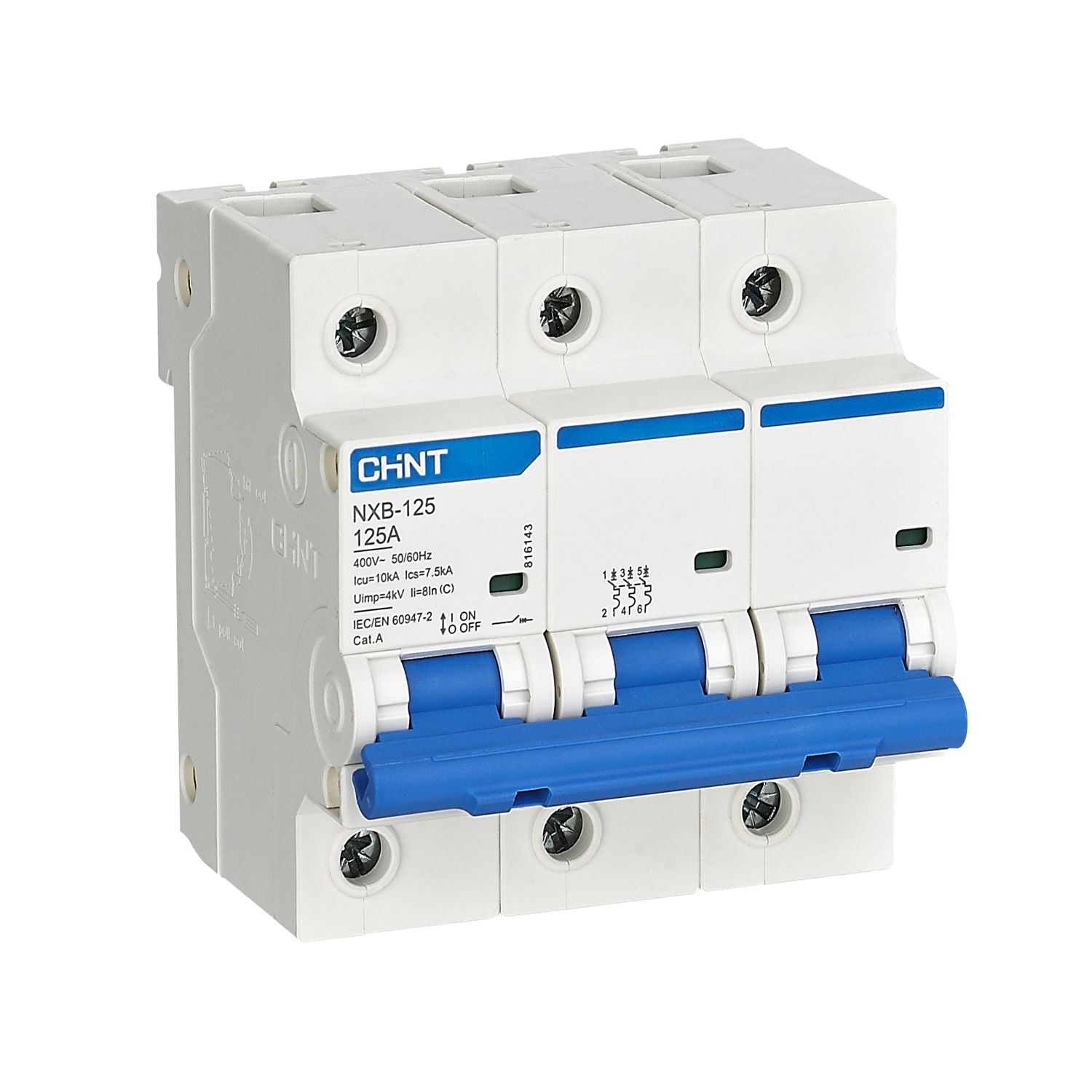

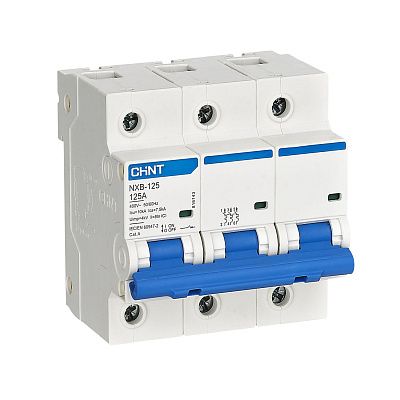

Авт. выкл.NXB-125 3P 125А 10кА х-ка D (R)

Артикул: 816144

Рекомендованная розничная цена:

3 763.13 ₽ / шт.

Номинальный ток, А

125

63 63 63 63 63 63 63 63 80 80 80 80 80 80 80 80 100 100 100 100 100 100 100 100 125 125 125 125 125 125 125

Количество полюсов

Характеристика срабатывания (кривая тока)

Номинальная отключающая способность, кА

Характеристики
Описание
Документы
Где купить

Серия

NXB-125

Степень защиты (IP)

IP20

Характеристика срабатывания

Габаритные и установочные размеры (ШхВхГ), мм

18х80х77,8

Номинальный ток, А

125

Механическая износостойкость, циклов

20 000

Тип расцепителя

Термомагнитный

Электрическая износостойкость, циклов

6 000

Стандарты

IEC 60898-1

Частота, Гц

50...60

Предел электромагнитного отключения (*In)

10...14

Род тока

Переменный ток (AC)

Рабочая температура окружающей среды, °C

-25...+40

Номинальное напряжение, В

400

Ширина в числах модульных расстояний

4,5

Количество защищенных полюсов

Номер сертификата

ЕАЭС RU С-CN.0010.В.00303/24

Гарантийный срок для дистрибьютора, месяцев с даты поставки

Гарантийный срок для конечного потребителя, месяцев с даты продажи

не более 60

Все характеристики

Модульные автоматические выключатели серии NXB-125

Предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 125 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.

Основные характеристики:

Номинальный ток – от 63 А до 125 А
Исполнение по числу полюсов – 1P, 2P, 3P, 4P
Тип характеристики мгновенного срабатывания – С (8In  20%), D(12In÷20%)
Предельная отключающая способность – 10000 А
Рабочая отключающая способность – 7500 А
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов

Автоматические выключатели серии NXB-125 дополнительно могут оснащаться следующими устройствами:

вспомогательный контакт состояния AX3-X3;
сигнальный контакт аварийного срабатывания AL-X3;
независимый расцепитель SHT-H3 или расцепитель минимального/максимального напряжения (OUVT-X3; UVT-X3; OVT-X3).
