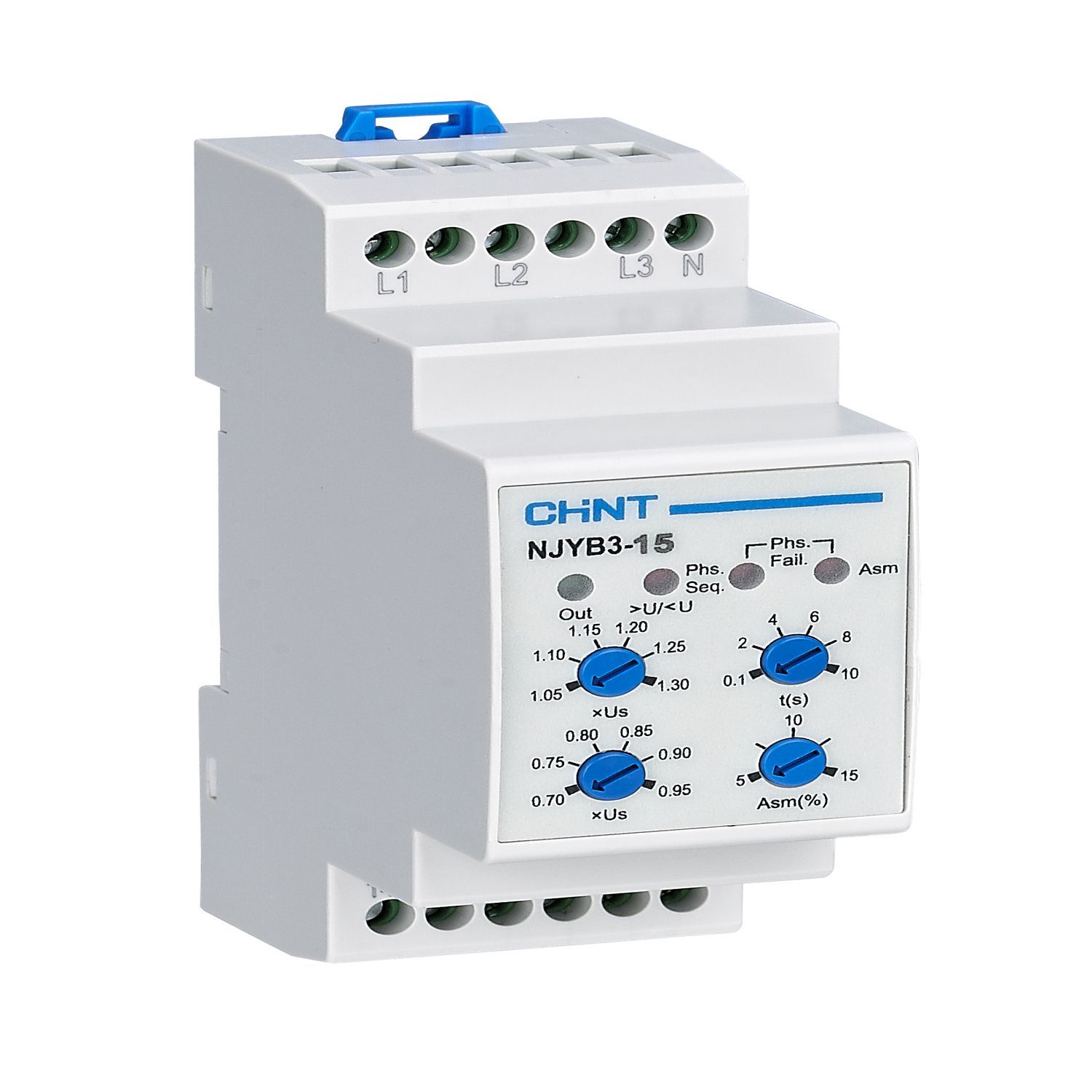

Реле контроль фаз NJYB3-15 AC220В (R)

Реле серии NJYB3

Предназначено для контроля уровня напряжения сети в трехфазных трехпроводных и четырехпроводных сетях переменного тока.

Реле серии NJYB3 используется в системах регулирования питания, системах кондиционирования воздуха и двигателях для контроля уровня напряжения сети. При появлении сигнала реле определяет тип аварии (повышение/понижение напряжения, неправильное чередования фаз, несимметрия фаз или обрыв фазы) и регулирует работу с помощью встроенного микропроцессора.

• Серия оборудования: NJYB3
• Сеть: трехфазная, четырехпроводная
• Номинальное рабочее напряжение: AC220В 50/60 Гц
• Условный тепловой ток: 3 А
• Нагрузочная способность контакта (AC-15): 0,75 A (AC220В)
• Форма контакта: 1Z
• Защита от повышения напряжения: (1,05÷1,3)×Us
• Защита от понижения напряжения: (0,70÷0,95)×Us
• Защита от несимметрии фаз: 5÷15%
• Время срабатывания защиты при повышении / понижении напряжения и несимметрия трехфазной сети: 0,1÷10 с
• Время срабатывания защиты при обрыве фазы и неправильном чередовании фаз: ≤ 1 с
• Коэффициент несимметрии: 2÷22 %
• Время работы при несимметрии сети, с (регулируемое) 0,1÷30
• Срок службы механических компонентов: 1000 тысяч циклов В/О
• Срок службы электрических компонентов: 100 тысяч циклов В/О
• Категория размещения: III
• Степень загрязнения: 2
• Установка: на симметричную DIN-рейку 35 мм
• Габаритные размеры (ШхВхГх): 35х91х66 мм
