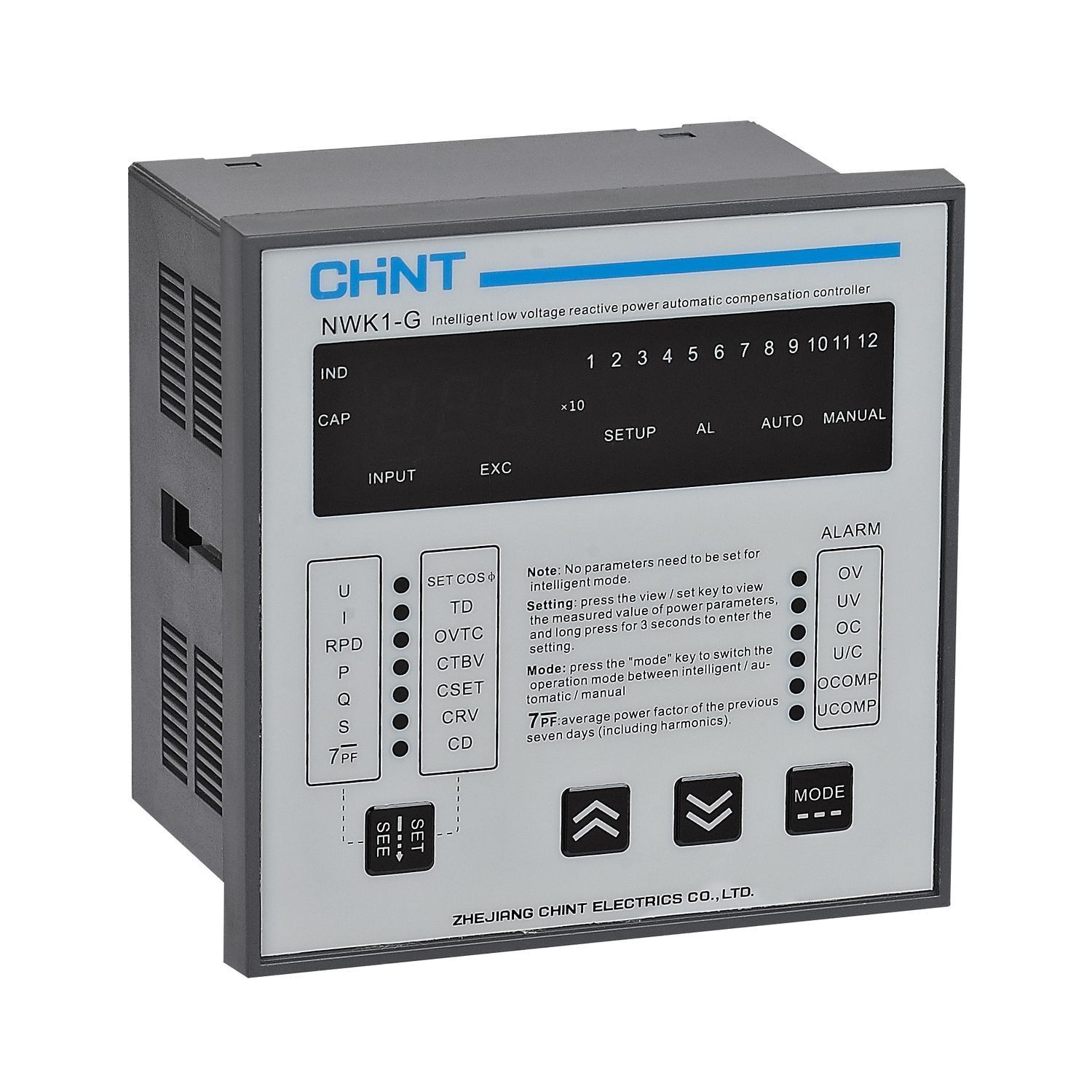

Регулятор реактивной мощности NWK1-GR-12GB с 12-тью контурами RS-485

Регулятор серии NWK1

Предназначен для реализации человеко-машинного интерфейса в устройствах компенсации реактивной мощности (УКРМ) в низковольтных распределительных сетях.

Регулятор серии NWK1 оснащен большим ЖК-дисплеем с точечной матрицей и меню для настройки.

В регуляторе серии NWK1 реализованы функции цифрового измерения параметров электрической сети, их запись и хранение, а также вывод в текстовом или графическом виде в реальном масштабе времени десятков электрических параметров, измеренных с высочайшей точностью в сетях с высоким коэффициентом гармоник.

Регулятор серии NWK1 может проводить анализ качества электроэнергии, выполнять защиту от высших гармоник и передачу данных через интерфейс RS-485.

• Измеряемое напряжение – 100~800 В пер.тока ±20%
• Измеряемый ток – 0,05~5 А
• Номинальная частота – 45~65 Гц
• Максимальное количество выходных цепей – 12 цепей
• Интерфейс связи – RS-485
• Диапазон преобразования трансформатора тока – 5/5~6000/5
• Задержка переключения – 2~180 с
• Задержка разряда конденсатора – 0~240 с
• Температура включения вентилятора – OFF / 35~65 °C
• Выдача сигнала повышенной температуры – OFF / 50~85 °C
• Выход релейных контактов – 220 В перем. тока, 5 A,
• Потребляемая мощность – ≤ 8 Вт
• Габаритные размеры (ШxВxГ) – 120x120х95 мм
• Степень загрязнения – 2
• Категория размещения – III
• Монтаж – в отверстие двери или передней панели
